Фасонные изделия в ППУ изоляции

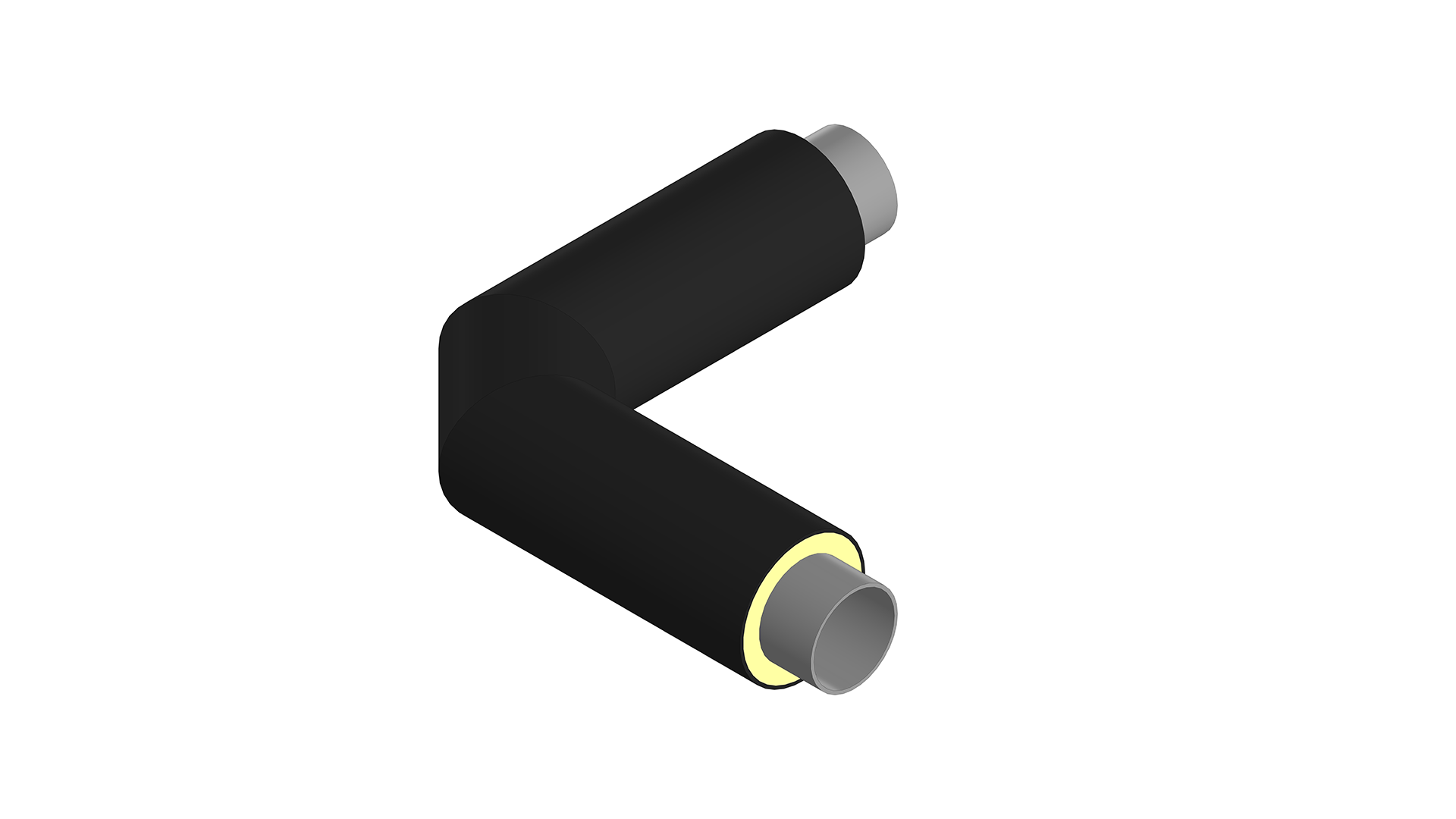

Отводы в ППУ изоляции

Отводы делятся на две группы:

1. Крутоизогнутые (цельнотянутые (бесшовные), в основном, применяются диаметром до 720 мм. (ГОСТ 17375-2001, ГОСТ 30753-2001)
2. Сварные секторные по ТУ в основном применяются диаметром от 426 мм (Серия 5.903-13).

Цельнотянутые отводы изготавливаются путем нагрева металла и гнутся по шаблону.
Сварные секторные отводы состоят из нескольких секторов труб, соединенных между собой с помощью сварки. Оба вида отводов являются надежными и отвечающими прямому назначению.

Наиболее распространенными являются три типа отводов, с углами 45, 60 и 90 градусов.

Виды оболочек для отводов в ППУ изоляции:

а) Отводы в оцинкованной оболочке (ОЦ) (для надземной прокладки)
б) Отводы в полиэтиленовой оболочке (ПЭ) (для подземной прокладки)

а)б)

Рисунок 1. Конструкция отвода в ППУ изоляции
1 - стальная труба; 2 - изоляция из ППУ; 3 - оболочка; 4 - центрирующая опора; 5 - стальной отвод; 6 -
электроизоляционная трубка; 7 - проводник-индикатор системы ОДК.

Таблица 1. Отвод в ППУ изоляции
