Фасонные изделия в ППУ изоляции

Переходы в ППУ изоляции

Переходы в ППУ-изоляции предназначены для участков тепловых сетей с разными диаметрами. Они обеспечивают герметичность и надёжность стыков, что критично для эффективной работы всей магистрали.

Производство стальных переходов с пенополиуретановой (ППУ) изоляцией регламентируется ГОСТ 30732-2006, что гарантирует их соответствие требованиям безопасности и долговечности.

Разновидности переходов в ППУ-изоляции

• Эксцентрические переходы — используются для соединения труб по нижней линии трубопровода.
• Концентрические переходы — применяются для соосного соединения труб. Они имеют форму усечённого конуса и являются наиболее распространённым типом благодаря своей универсальности.

Технологии изготовления

Стальные переходы производятся двумя способами:

• Бесшовные (по ГОСТ 17878-2001) — отличаются повышенной прочностью и применяются в ответственных участках.
• Сварные листовые (по ГОСТ 34-10-753-97, Серия 5903-13) — экономичный вариант, подходящий для большинства стандартных задач.

Типы защитных оболочек

а) Оцинкованная оболочка (ОЦ) — оптимальна для надземной прокладки, так как защищает от атмосферных воздействий.
б) Полиэтиленовая оболочка (ПЭ) — предназначена для подземной прокладки, обеспечивая защиту от коррозии и механических повреждений.

а)б)

Рисунок 1.  Конструкция перехода в ППУ изоляции
1 - стальная труба; 2 - электроизоляционная трубка (для труб со стальной оболочкой); 3 - оболочка; 4 - изоляция ППУ;
5 - центрирующая опора; 6 - проводник-индикатор системы ОДК.

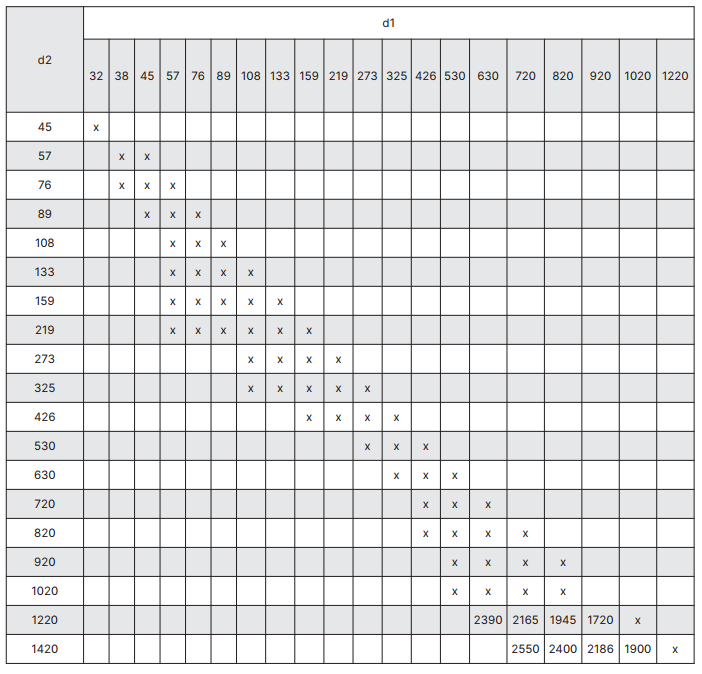

Таблица 1. Переход в ППУ изоляции (мм). ГОСТ 30732-2006

х - длина изделия 1500 мм
